葉片內部視頻監測
2025-09-26 北京公司
1. 產品概述
近年葉片尺寸越來越大，更大的掃風面積，單機容量的大幅攀升，有助于度電成本的進一步降低，但大葉片的結構非線性與彎扭耦合效應、葉片渦激振動、呼吸效應、高柔塔的整機復雜多體動力系統等問題的耦合，加上制造難度更大、運輸?shù)跹b乃至存儲支架損傷等難以避免，導致大葉片在風場運行早期暴露出了前所未有的結構損傷、開裂等失效問題，乃至葉片斷裂，進一步引發風機倒塔等重大經濟安全事故，使得葉片損傷的早期識別與預警變得尤為重要。
葉片內部視頻監測系統正是為實現葉片早期損傷智能識別與嚴重問題提前預警的產品，其視頻監控相機安裝在葉片內腔中，實時采集風力發電機組運行過程中葉片內部的圖像，分析計算其動態變形，通過對圖像的智能分析與損傷/失效樣本學習，自動提取葉片開裂、發白、裂紋等呈現在葉片內表面的損傷，對視覺可見的損傷進行報警；同時通過動態監測呼吸、扭轉、揮舞/擺振的彎曲變形模式結合機器學習等數據驅動技術，跟蹤葉片 3 類不同變形的變化趨勢以對結構早期損傷和異常進行告警，避免葉片發生重大失效以波及整機安全。
葉片內部視頻監測系統不僅可動態直觀展示葉片內部的狀態，通過在集控或升壓站上位機軟件上展示的葉片內部圖像，無需停機即可確認葉片是否存在損傷，節省地毯式人工排查的停機時間的同時，也避免因?yàn)槲醇皶r(shí)維修的導致的大修或斷裂風險；還通過智能算法，實現葉片內部損傷的自動診斷和報警，避免損傷的進一步擴展導致的葉片大修或更換，將有效降低風機的停機電量損失，同時降低葉片大修，更換帶來的重大經濟損失，避免安全事故的發生
2. 系統整體簡介
感知單元：風機葉片內部視頻監測系統可實現葉片內部距離葉根約 30m~40m 無遮擋范圍的實時測量，視頻監控通過高清無畸變相機采集葉片運行過程畫面，輔以自動補光功能實現葉片內部陰暗環境圖像采集，其中重點監測區域前、后緣型腔，選用自動循航的高精度相機進行掃掠采集；同時為了動態監測葉片的動態變形，在葉片前、后緣型腔根據功能需要部署靶標，輔助進行呼吸、扭轉、彎曲等動態變形的原始視覺數據采集。
采集與分析單元：機端采集單元部署在輪轂，內設有智能系統，可實現基于工況的條件采集，并自動進行指定時長和間隔的數據動態采集，同時也部署有對應的算法，算法應用計算機視覺技術，對圖像進行解析，提取葉片內腔目標位置圖像，識別損傷，如葉片穿透性開裂，葉片裂紋，發白等；也可進一步自動計算目標截面靶標點的動態變形，用以動態展示葉片在運行過程中的復雜動態變形；同時也部署了，損傷識別算法，基于動態變形趨勢，對由于損傷導致彎曲、徑向、扭轉等相關剛度退化影響變形型態的損傷進行識別和早期預警。
通訊單元：通過無線 AP，將系統監測到的原始視頻數據、分析輸出的變形數據及預警診斷數據等數據，從位于輪轂的發射單元傳遞到位于機艙的接受單元；借由風場 III 區視頻環網將圖像數據和分析結果發送到站端服務器中。
拉個朗日軟件平臺：站端或集控的服務器中部署有軟件平臺，軟件平臺支持運維人員查看葉片內部的視頻動態畫面，同時軟件平臺還根據識別的損傷和異常變形趨勢進行報警，支持運維人員進行檢查/維修/保護性運行或停機等運維決策，避免葉片發生重大失效乃至斷裂，保障風力發電機組安全運行。
其整體系統結構圖如下圖所示。

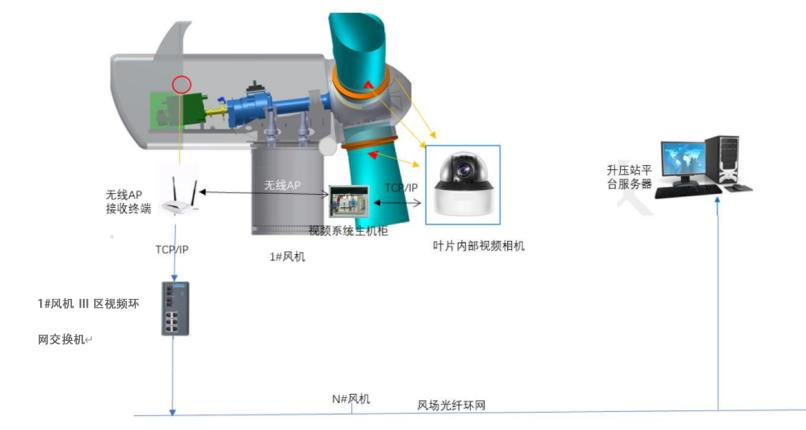

圖 1 葉片內部視頻監控系統示意圖
3.基于圖像的穿透性結構損傷診斷：
2023 年 6 月，通過葉片內部視頻監測系統成功實現某陸上 16X 機組葉片的穿透性損傷的診斷和告警，避免了葉片損傷的進一步擴展導致的斷裂。該葉片在后緣迎風面芯材靠近后緣梁的區域發生橫向裂紋（尺寸約 30mm），并在 58 天后發展成穿透性裂紋，開裂尺寸擴大到 1340mm。
圖 2 葉片內部穿透性開裂識別
葉片結構損傷通常是一個累積損傷的過程，當葉片內部鋪層發生分層，纖維開裂或脫站等問題時，往往外表面難以察覺，然而它會導致葉片結構局部剛度的改變，進而導致葉片徑向、展向變形輪廓的變化，因此可以通過監測葉片變形輪廓異常，有效的識別葉片結構早期損傷帶來的剛度變化，進而進行早期預警。
以下案例，為用戶提供了一個基于葉片內部視頻監測和損傷預警系統，從預警到損傷確認，再到現場檢查和維修以及維修后質量確認的閉環過程。
某風場 70m+葉片，在安裝葉片內部視覺監測系統后，發現其中一支葉片擺振方向變形存在一定程度的偏差和異常，通過升壓站的上位軟件系統查看葉片內部視頻圖像，發現葉 片后緣型腔存在輕微透光，葉片維修人員前往現場檢查并制定維修方案，內部視頻系統記錄下了精確的勘察和維修過程中，同時維修完成后，系統同步進行維修前后變形對比分析，發現該葉片剛度得到提升和恢復，變形回落到正常水平。

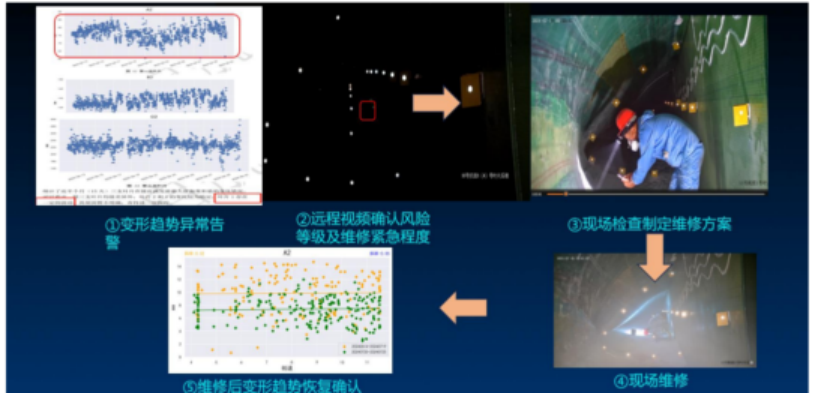

圖3基于變形趨勢異常告警的現場維修及維修質量確認的閉環案例
