葉片音視頻監測系統
2025-09-20 中科啟航

1. 產品概況

近年葉片尺寸越來越大，更大的掃風面積，單機容量的大幅攀升，有助于度電成本的進一步降低，但大葉片的結構非線性與彎扭耦合效應、葉片渦激振動、呼吸效應、高柔塔的整機復雜多體動力系統等問題的耦合，加上制造難度更大、運輸?shù)跹b乃至存儲支架損傷等難以避免，導致大葉片在風場運行早期暴露出了前所未有的結構損傷、開裂等失效問題，乃至葉片斷裂，進一步引發風機倒塔等重大經濟安全事故，使得葉片損傷的早期識別與預警變得尤為重要。

風力發電機組葉片音頻監測是一種利用音頻識別技術來分析風力發電機組葉片產生的聲音信號，以評估葉片的性能和運行狀況的方法。

該技術通過采集風力發電機組葉片產生的聲音，并借助音頻識別算法對聲音信號進行處理和分析。音頻是通過聲音信號中固有的特征來識別和鑒別物體的特征。在葉片音頻監測中，通過對葉片聲音信號的特征提取和匹配，可以判斷葉片是否存在異常情況，如結構損傷、疲勞裂紋、龜裂等。

2. 系統原理

風力發電機組葉片音頻監測通過音頻傳感器監測風機轉動時葉片的聲音信號，音頻采集單元采集到葉片音頻信號后，傳輸?shù)奖O(jiān)控中心。中心端部署智能算法進行音頻信號處理，提取葉片運行狀態特征信號，識別損傷。系統根據識別的損傷及程序變化趨勢進行報警，支持運維人員進行檢查/維修/保護性運行或停機等運維決策，避免葉片發生重大失效乃至斷裂，保障風力發電機組安全運行。

圖 1 葉片音頻監測系統拓撲圖

音頻傳感器為高靈敏度麥克風，內置放大電路，支持微小信號調節處理?，F(xiàn)場安裝時使用結構膠粘貼于合適位置。并且，音頻傳感器內置雷擊保護、電源極性反轉保護和電源保護措施，內置AGC及DTS降噪信號微處理電路，防水、防潮、防塵性能好，符合 IP65標準，具有較高的可靠性。外形尺寸如下圖所示。

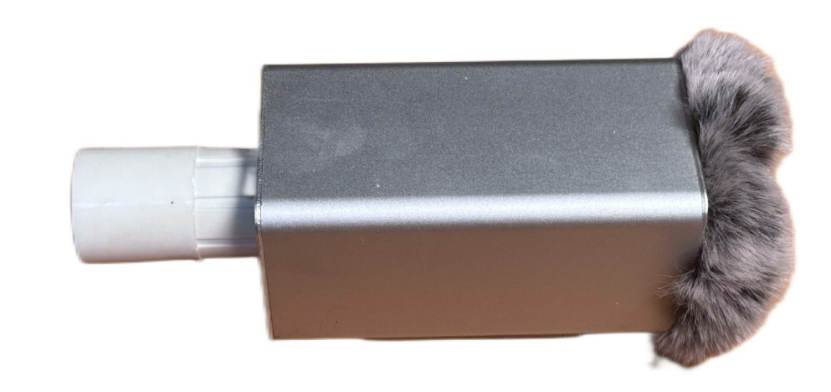

圖 2 音頻傳感器外形圖

音頻采集器支持16K-48K 音頻高保真采樣滿足不同客戶對音質的需求。可實現互聯網語音傳輸功能和云存儲功能，滿足客戶不同網絡的音頻應用。提供客戶端SDK，允許其他平臺調用所有設備的實時音頻信號和在線、呼叫等狀態信息。可視化管理界面，用戶可通過客戶端操作界面一覽所有設備的工作狀態。采用動態降噪算法，可強力消除或減弱特定的人說話聲音、音樂、汽車轟鳴等動態噪音，突破傳統拾音器只能消除穩態噪音的局限。
